BBKTUBE.ino
//-------------------------------------------------------------------

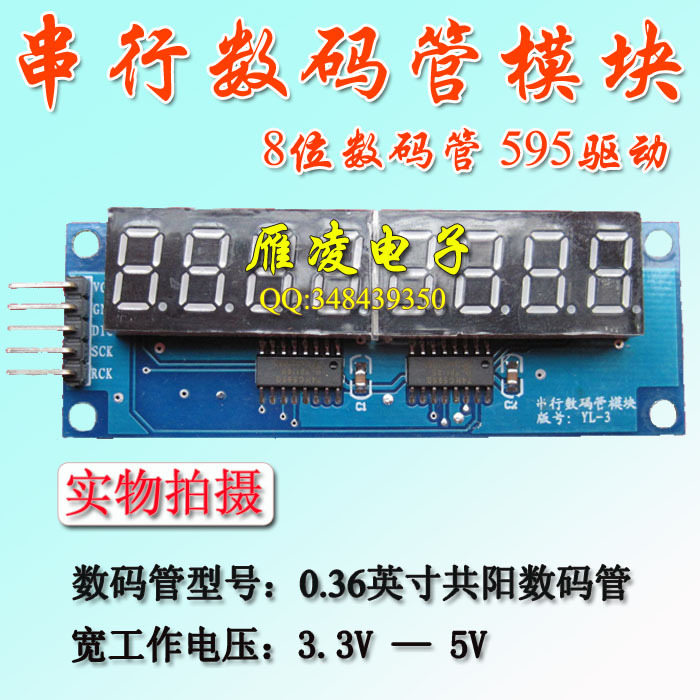

const int dataPin = A0;// SER - DIO //DATA
const int latchPin = A1;// RCK //ST_CP 低電位鎖定資料並輸出Q0~Q7;高電位更新
const int clockPin = A2;// SCK //SH_CP
//-------------------------------------------------------------------
unsigned char fseg[]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf};
unsigned char segbit[]={ 0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};
unsigned char disbuf[8]={ 0,0,0,0,0,0,0,0};
//-------------------------------------------------------------------
void Tube_Setup() {
Serial.print("Tube_Setup......");
pinMode(latchPin, OUTPUT);
pinMode(dataPin, OUTPUT);
pinMode(clockPin, OUTPUT);
Serial.println("OK!");
}
void Tube_SetTime()
{
//-------------------------------------------------------------------
disbuf[0]=time_second%10;
disbuf[1]=time_second/10;
disbuf[2]=10;
disbuf[3]=time_minute%10;
disbuf[4]=time_minute/10;
disbuf[5]=10;
disbuf[6]=time_hourss%10;
disbuf[7]=time_hourss/10;
//-------------------------------------------------------------------
}
void Tube_Loop() {
//-------------------------------------------------------------------
//数码管循环显示
for (int j = 0; j < 8; j++) {
digitalWrite(latchPin, 0);
shiftOut(dataPin, clockPin, MSBFIRST, segbit[j]);
shiftOut(dataPin, clockPin, MSBFIRST, fseg[disbuf[j]]);
digitalWrite(latchPin, 1);
//delay(2);
}
//-------------------------------------------------------------------
}

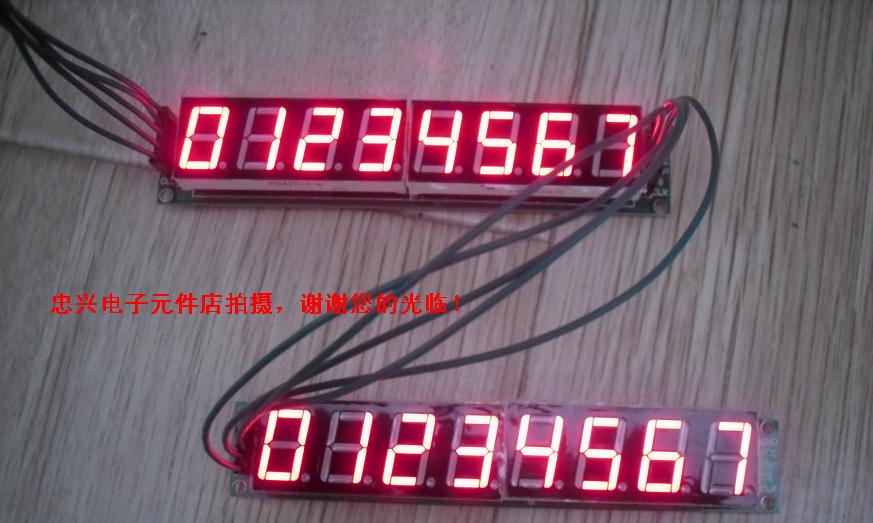

级联:
备份:
